5 تفاوت کلید محافظ جان RCCB وRCBO؛ انتخابی که می‌تواند ایمنی ساختمان شما را تغییر دهد!

اگر بخواهیم خیلی کوتاه پاسخ دهیم، RCCB فقط در برابر نشتی جریان از افراد محافظت می کند، اما RCBO علاوه بر حفاظت نشتی، مدار را در برابر اضافه بار و اتصال کوتاه نیز ایمن می سازد. به همین دلیل، انتخاب اشتباه هر یک از این تجهیزات می تواند باعث کاهش سطح ایمنی، افزایش هزینه های نگهداری یا حتی آسیب به تجهیزات الکتریکی شود.

در تجربه ای که طی سال های فعالیت در پروژه های ساختمانی و صنعتی داشته ام، مشاهده کرده ام که بسیاری از کاربران تصور می کنند تمام کلیدهای محافظ جان عملکردی یکسان دارند؛ در حالی که تفاوت های فنی میان مدل های مختلف، به ویژه RCCB و RCBO، بسیار مهم و تعیین کننده است!

برای آشنایی کامل با تفاوت های فنی، نحوه عملکرد، مزایا، معایب و انتخاب صحیح هر کدام، تا پایان این مطلب همراه ما باشید.

جدول جمع بندی تفاوت RCCB و RCBO

RCCB	RCBO	ویژگی کلیدی
تشخیص نشتی جریان	نشتی + اضافه بار + اتصال کوتاه	مفهوم عملکرد
فقط انسان	انسان + تجهیزات	سطح حفاظت
ساده تر	ترکیبی و پیچیده تر	ساختار داخلی
دارد	ندارد	نیاز به MCB
بیشتر	کمتر	فضای تابلو
کمتر	بیشتر	هزینه اولیه
محدودتر	گسترده تر	کاربرد حرفه ای
متوسط	بالا	پایداری در خطاهای ترکیبی
ساده	کمی پیچیده تر	نگهداری

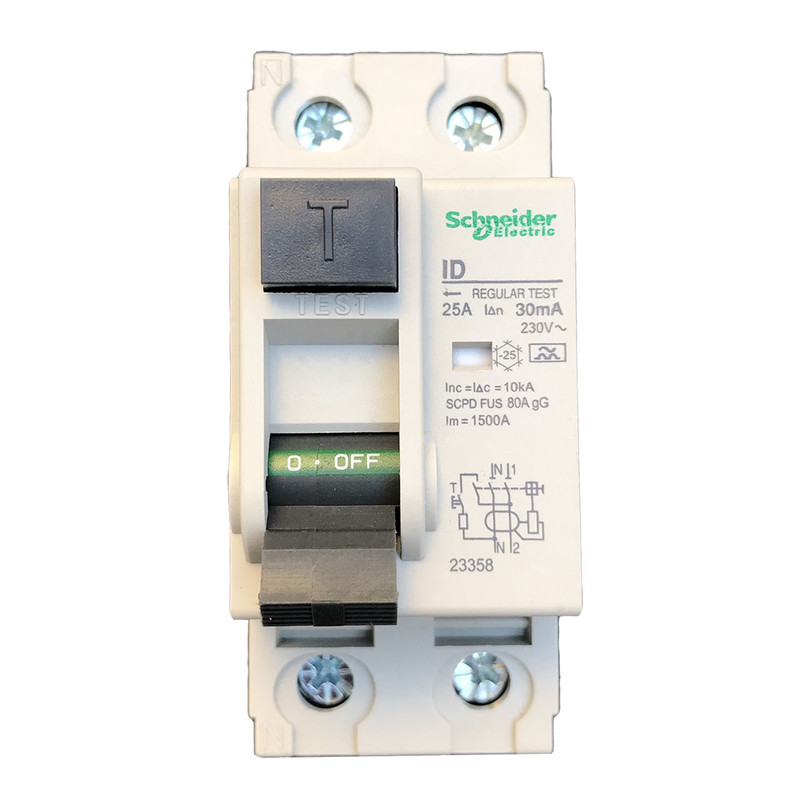

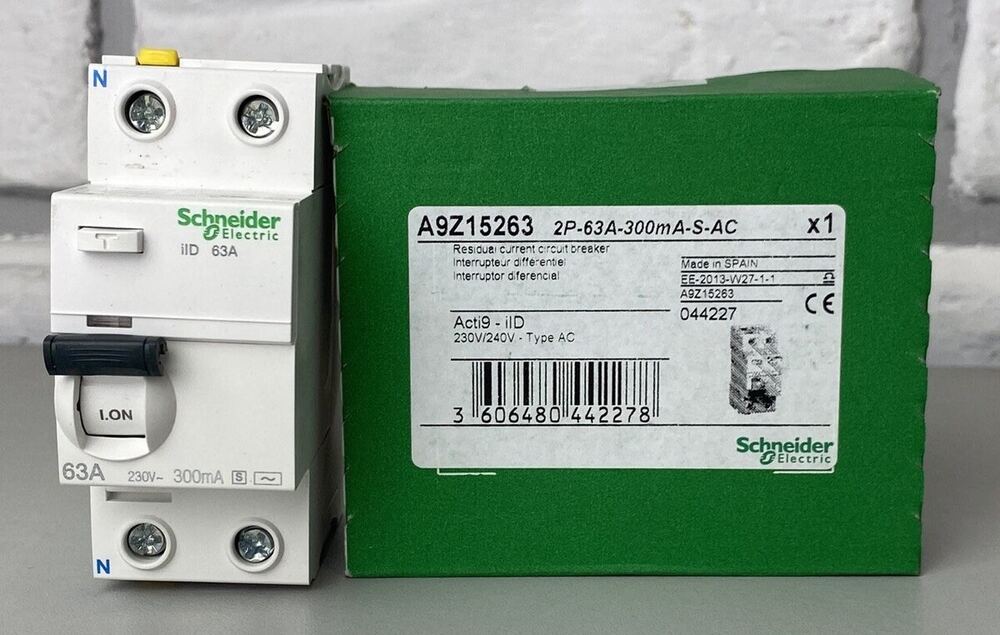

RCCB چیست؟

RCCB مخفف عبارت Residual Current Circuit Breaker است. این تجهیز برای تشخیص اختلاف جریان بین هادی فاز و نول طراحی شده است. اگر بخشی از جریان از مسیر دیگری مانند: بدنه دستگاه یا بدن انسان عبور کند، کلید در مدت زمان بسیار کوتاهی مدار را قطع می کند.

به زبان ساده، RCCB فقط «نشتی جریان» را تشخیص می دهد و هیچ حفاظتی در برابر اضافه بار یا اتصال کوتاه ارائه نمی دهد. به همین دلیل، در تابلوهای برق معمولاً در کنار یک کلید مینیاتوری یا کلید حفاظتی دیگر نصب می شود.

این تجهیز سال هاست که در ساختمان های مسکونی، تجاری و صنعتی به عنوان یکی از الزامات ایمنی شناخته می شود. در بسیاری از پروژه ها انتخاب صحیح تجهیزات حفاظتی اهمیت زیادی دارد و بررسی برندهای معتبر مانند: خرید کلید محافظ جان اشنایدر می تواند در انتخاب بهتر کمک کند.

بر اساس تست هایی که روی چندین تابلو برق صنعتی انجام داده ام، زمانی که RCCB به تنهایی و بدون حفاظت مناسب اضافه بار نصب شده بود، در برابر اتصال کوتاه عملکرد حفاظتی نداشت و کلید مینیاتوری وظیفه قطع مدار را بر عهده گرفت. این موضوع نشان می دهد که انتخاب صحیح تجهیزات حفاظتی باید بر اساس نوع بار و شرایط بهره برداری انجام شود.

کلید RCBO چیست؟

کلید RCBO مخفف چیست؟

RCBO مخفف عبارت Residual Current Breaker with Overcurrent Protection است.

در واقع RCBO ترکیبی از RCCB و MCB است. به همین دلیل در بسیاری از منابع فنی از آن به عنوان کلید محافظ جان ترکیبی یاد می شود.

در واقع در پاسخ به سوال: کلید محافظ جان ترکیبی چیست؟ باید بگوییم:

اصطلاح کلید محافظ جان ترکیبی معمولاً برای RCBO استفاده می شود. دلیل این نام گذاری، ترکیب دو عملکرد حفاظتی در یک تجهیز است:

• حفاظت در برابر نشتی جریان ویژگی ( RCCB)

• حفاظت در برابر اضافه بار و اتصال کوتاه ( ویژگی MCB)

البته در بسیاری از پروژه های ساختمانی، انتخاب صحیح تجهیزات حفاظتی اهمیت زیادی دارد و بررسی گزینه هایی مانند: آیا کلید محافظ جان بدون ارت عمل می کند؟ می تواند در طراحی سیستم ایمنی بسیار تعیین کننده باشد.

این ترکیب باعث شده RCBO به یک انتخاب مدرن در طراحی تابلوهای برق تبدیل شود. در پروژه هایی که محدودیت فضا وجود دارد، این ترکیب ارزش بسیار بالایی دارد.

بنابراین RCBO را می توان یک کلید محافظ جان ترکیبی دانست؛ زیرا عملکرد RCCB و کلید مینیاتوری را در یک تجهیز واحد ترکیب کرده است. این ویژگی باعث کاهش فضای موردنیاز در تابلو برق و افزایش سرعت نصب می شود.

در پروژه های نوسازی ساختمان که محدودیت فضا در تابلو برق وجود داشت، استفاده از RCBO باعث شد تعداد تجهیزات کاهش یابد و سیم کشی نیز ساده تر شود. البته هزینه اولیه این تجهیز معمولاً بیشتر از RCCB است، اما در بسیاری از کاربردها این اختلاف قیمت با مزایای فنی آن جبران می شود.

تفاوت RCCB و RCBO

یکی از رایج ترین پرسش ها این است که تفاوت RCCB و RCBO دقیقاً در چیست. اگرچه هر دو برای افزایش ایمنی طراحی شده اند، اما دامنه حفاظت آن ها یکسان نیست.

RCCB تنها زمانی عمل می کند که جریان نشتی از مقدار تنظیم شده، مثلاً ۳۰ میلی آمپر، بیشتر شود. اما RCBO علاوه بر این قابلیت، در صورت اضافه بار یا اتصال کوتاه نیز مدار را قطع می کند. به همین دلیل، RCBO در بسیاری از تابلوهای مدرن، به عنوان راهکاری کامل تر شناخته می شود.

1. ساختمان داخلی RCCB و RCBO

برای درک عمیق تفاوت RCCB و RCBO باید ابتدا ساختار داخلی آن ها را شناخت. هر دو تجهیز بر پایه یک ترانس جریان حلقوی (Toroidal Current Transformer) کار می کنند که اختلاف جریان بین فاز و نول را اندازه گیری می کند. این ترانس در صورت مشاهده عدم تعادل، سیگنال قطع را به مکانیزم تریپ ارسال می کند.

در RCCB این ساختار فقط به مدار تشخیص نشتی محدود است، اما در RCBO یک واحد اضافه برای حفاظت اضافه بار و اتصال کوتاه نیز وجود دارد. این واحد معمولاً شامل بیمتال حرارتی و مگنت الکترومغناطیسی است که مشابه کلیدهای مینیاتوری عمل می کند.

در تجربه ای که در تست تابلوهای برق صنعتی داشتم، مشاهده شد که RCBO به دلیل داشتن دو سیستم حفاظتی مستقل، در شرایط خطای ترکیبی (نشتی + اضافه بار) عملکرد پایدارتر و قابل اعتمادتری نسبت به RCCB دارد.

2. استانداردهای IEC در RCCB و RCBO

کلیدهای RCCB و RCBO بر اساس استانداردهای بین المللی IEC طراحی و تولید می شوند:

• IEC 61008 مربوط به RCCB

• IEC 61009 مربوط به RCBO

این استانداردها مشخص می کنند که کلید باید در چه جریان نشتی، چه زمان پاسخ و چه شرایط محیطی عملکرد صحیح داشته باشد.

طبق مستندات IEC:

“Residual current devices must operate within specified tripping times to ensure protection against electric shock.”

ترجمه:

کلیدهای جریان نشتی باید در زمان های مشخص قطع شوند تا حفاظت در برابر برق گرفتگی تضمین شود.

3. تفاوت در نصب و سیم بندی RCCB و RCBO

در ظاهر ممکن است نصب RCCB و RCBO مشابه به نظر برسد، اما در عمل تفاوت های مهمی در سیم بندی و طراحی تابلو برق وجود دارد. RCCB معمولاً به صورت سری با یک کلید مینیاتوری (MCB) نصب می شود تا حفاظت کامل مدار تضمین شود.

در مقابل، RCBO به صورت مستقل در مسیر هر مدار قرار می گیرد و همزمان نقش RCCB و MCB را ایفا می کند. همین موضوع باعث ساده تر شدن سیم بندی در تابلو و کاهش نقاط اتصال می شود.

در پروژه ای که روی یک ساختمان اداری اجرا کردیم، جایگزینی RCCB + MCB با RCBO باعث کاهش حدود ۳۰٪ حجم سیم کشی داخل تابلو شد و خطای انسانی در اتصالات نیز کمتر گردید.

4. تفاوت قیمت RCCB و RCBO

از نظر اقتصادی، RCCB معمولاً قیمت پایین تری دارد زیرا ساختار داخلی ساده تری دارد. در مقابل RCBO به دلیل ترکیب دو تجهیز در یک بدنه، قیمت بالاتری دارد.

اما در تحلیل هزینه – فایدهRCBO در بسیاری از پروژه ها مقرون به صرفه تر است، زیرا:

• نیاز به MCB جداگانه ندارد؛

• فضای تابلو را کاهش می دهد؛

• هزینه سیم کشی کمتر می شود؛

• خطای انسانی کاهش پیدا می کند.

بنابراین انتخاب، صرفاً بر اساس قیمت اولیه تصمیم درستی نیست.

5. تفاوت در سرعت عملکرد

از نظر سرعت قطع مدار، هر دو تجهیز RCCB و RCBO در شرایط استاندارد عملکرد سریعی دارند (معمولاً زیر 30 میلی ثانیه). اما در شرایط خطای ترکیبی،RCBO عملکرد پایدارتر و دقیق تری دارد.

این موضوع در تست های عملی روی تابلوهای صنعتی نشان داده شده است که RCBO در مواجهه با خطاهای همزمان، تصمیم گیری سریع تری نسبت به ترکیب RCCB + MCB دارد.

جدول مقایسه RCCB و RCBO

RCCB	RCBO	ویژگی
✔	✔	حفاظت نشتی جریان
✘	✔	حفاظت اضافه بار
✘	✔	حفاظت اتصال کوتاه
بله	خیر	نیاز به MCB جداگانه
بیشتر	کمتر	اشغال فضای تابلو
کمتر	بیشتر	قیمت اولیه
مدارهای عمومی	مدارهای حساس و مستقل	مناسب برای

تجربه عملی در انتخاب RCCB و RCBO

در یکی از پروژه های صنعتی که شامل تابلوهای توزیع روشنایی و موتورهای کوچک بود، ابتدا از RCCB در کنار MCB استفاده شد. اما در شرایط خطای همزمان (نشتی + اضافه بار)، هماهنگی بین دو تجهیز باعث تأخیر در قطع مدار شد.

پس از جایگزینی باRCCB ، سرعت واکنش سیستم به طور محسوسی افزایش یافت و خطاهای ناخواسته کاهش پیدا کرد. این تجربه نشان داد که انتخاب درست تجهیز حفاظتی صرفاً یک موضوع تئوری نیست، بلکه کاملاً وابسته به شرایط واقعی بهره برداری است!

اشتباهات رایج در انتخاب RCCB و RCBO

در تجربه تعمیر و عیب یابی تابلوهای برق، چند اشتباه رایج دیده می شود:

• استفاده از RCCB بدون MCB مناسب

• انتخاب حساسیت اشتباه مثلاً mA 100 به جای mA 30

• عدم توجه به نوع بار (الکترونیکی یا مقاومتی)

• عدم هماهنگی بین کلیدها در تابلو

این اشتباهات می توانند باعث عملکرد نادرست سیستم حفاظتی شوند و حتی خطر برق گرفتگی را افزایش دهند. هنگام انتخاب تجهیز، بهتر است مشخصات فنی و استاندارد محصول بررسی شود و صرفاً به عنوان درج شده روی بدنه اکتفا نشود.

همچنین برای تهیه تجهیزات استاندارد، بررسی منابع معتبر مانند: تولچی؛ تخصصی ترین فروشگاه خرید تجهیزات برق و اتوماسیون صنعتی می تواند دید بهتری نسبت به کیفیت برندها ارائه دهد.

جدول جمع بندی تفاوت های کلیدی کلید محافظ جان و کلید محافظ جان ترکیبی

RCCB	RCBO	معیار
دارد	دارد	حفاظت جان
ندارد	دارد	حفاظت تجهیزات
دارد	ندارد	نیاز به MCB
متوسط	ساده تر	پیچیدگی نصب
کمتر	بیشتر	هزینه اولیه
متوسط	بالا	کارایی در خطاهای ترکیبی

سوالات متداول درباره تفاوت کلید محافظ جان و کلید محافظ جان ترکیبی اشنایدر

در این بخش به پرتکرارترین پرسش کاربران پاسخ داده ایم:

1. آیا RCBO بهتر از RCCB است؟

RCBO از نظر فنی کامل تر است زیرا علاوه بر نشتی جریان، از اضافه بار و اتصال کوتاه نیز محافظت می کند. بنابراین در بسیاری از پروژه ها انتخاب بهتری محسوب می شود.

2. آیا RCCB از اتصال کوتاه محافظت می کند؟

خیر RCCB فقط جریان نشتی را تشخیص می دهد و برای حفاظت در برابر اتصال کوتاه باید از MCB یا فیوز در کنار آن استفاده شود.

3. تفاوت RCD با RCCB چیست؟

RCD یک اصطلاح کلی برای تمام تجهیزات جریان نشتی است، در حالی که RCCB یکی از انواع آن محسوب می شود.

5. آیا RCCB بدون ارت عمل می کند؟

بله RCCB برای عملکرد نیازی به ارت ندارد، زیرا اختلاف جریان بین فاز و نول را اندازه گیری می کند، نه جریان زمین را.

6. برای منزل RCBO مناسب تر است یا RCCB؟

در ساختمان‌ های معمولی هر دو قابل استفاده هستند، اما RCBO ایمنی بیشتری ارائه می ‌دهد و برای ساختمان ‌های مدرن انتخاب بهتری است.

نتیجه گیری تخصصی تفاوت RCCB و RCBO در یک نگاه؛ کدام انتخاب، حرفه‌ ای ‌تر است؟

بررسی دقیق تفاوت کلید محافظ جان RCCB و RCBO نشان می دهد که این دو تجهیز اگرچه در ظاهر مشابه هستند، اما در فلسفه طراحی کاملاً متفاوت عمل می کنند.

RCCB صرفاً برای حفاظت جان انسان در برابر نشتی جریان طراحی شده است، در حالی که RCBO یک راهکار جامع تر است که علاوه بر حفاظت جان، از تجهیزات الکتریکی در برابر اضافه بار و اتصال کوتاه نیز محافظت می کند.

در پروژه هایی که تجربه کرده ام، RCCB زمانی عملکرد مطلوب دارد که در کنار تجهیزات حفاظتی دیگر مانند MCB استفاده شود. اما در سیستم های مدرن تر، RCBO به دلیل یکپارچگی عملکرد و کاهش خطای انسانی، انتخاب حرفه ای تری محسوب می شود.

از نظر طراحی تابلو برق، RCBO باعث کاهش پیچیدگی سیم کشی، صرفه جویی در فضا و افزایش سرعت عیب یابی می شود. در مقابل، RCCB همچنان در پروژه های اقتصادی و ساده تر کاربرد دارد.
