با توجه به قرارگیری ایران بر روی یکی از فعالترین کمربندهای لرزهای جهان، مقاومسازی ساختمانها در برابر زلزله به یکی از اساسیترین دغدغههای مهندسان، سازندگان و نهادهای نظارتی تبدیل شده است. در این میان، اگرچه توجه اصلی همواره بر روی اعضای سازهای مانند ستونها، تیرها و دیوارهای برشی متمرکز بوده، اما تجربه زلزلههای مخرب سالهای اخیر نشان داده است که دیوارهای غیرسازهای سهم قابل توجهی در ایجاد خسارات جانی و مالی دارند.
دیوارهایی که بهدرستی مهار نشدهاند، در زمان زلزله دچار حرکتهای خارج از صفحه شده و بهسرعت فرو میریزند؛ موضوعی که حتی در ساختمانهایی با اسکلت سالم نیز مشاهده شده است. این واقعیت باعث شد آییننامههای طراحی لرزهای، بهویژه پیوست ششم آییننامه ۲۸۰۰ ایران، نگاه ویژهای به مهار اصولی دیوارهای غیرسازهای داشته باشند. در همین راستا، وال پست با ناودانی منقطع بهعنوان یکی از کارآمدترین و بهروزترین روشهای مهار دیوارها معرفی شده است.
این مقاله بهصورت جامع و کاربردی، به معرفی، تشریح عملکرد، الزامات آییننامهای، مراحل اجرا، مزایا، چالشها و اشتباهات رایج در اجرای وال پست ناودانی منقطع میپردازد تا مرجعی کامل برای فعالان صنعت ساختمان باشد.
ضرورت تغییر رویکرد در مهار لرزهای دیوارهای غیرسازهای
در روشهای سنتی ساختمانسازی، مهار دیوارها معمولاً با استفاده از نبشیکشی صلب انجام میشد. در این روش، دیوار بهصورت سخت و یکپارچه به ستونها و تیرها متصل میگردید. اگرچه این شیوه در نگاه اول ساده و کمهزینه به نظر میرسید، اما در عمل عملکرد لرزهای بسیار ضعیفی از خود نشان داد.
اتصال صلب دیوار به اسکلت باعث میشود در زمان زلزله، تمام تغییرشکلها و نیروهای جانبی سازه مستقیماً به دیوار منتقل شود. از آنجا که دیوارهای غیرسازهای ظرفیت تغییرشکل و جذب انرژی کمی دارند، نتیجه این انتقال نیرو چیزی جز ترکخوردگی شدید، خردشدگی و در نهایت ریزش دیوار نیست.
بر همین اساس، آییننامه ۲۸۰۰ با صراحت استفاده از اتصالات صلب برای مهار دیوارها را مردود دانسته و بر استفاده از اتصالات انعطافپذیر و مفصلی تأکید کرده است. فلسفه جدید این است که دیوار نباید همرفتار کامل با سازه داشته باشد، بلکه باید امکان حرکت نسبی کنترلشده بین دیوار و اسکلت فراهم شود.
وال پست ناودانی منقطع دقیقاً بر همین مبنا طراحی شده است.
وال پست ناودانی منقطع چیست و چگونه عمل میکند؟
وال پست ناودانی منقطع، سیستمی برای مهار لرزهای دیوارهای غیرسازهای است که با ایجاد اتصال غیرصلب میان دیوار و سازه، از انتقال مستقیم نیروهای زلزله جلوگیری میکند. واژه «منقطع» در این سیستم به معنای آن است که اجزای وال پست بهصورت پیوسته و یکپارچه اجرا نمیشوند، بلکه در قطعات کوتاه و با فاصله مشخص نصب میگردند.
ویژگیهای اصلی سیستم
در این روش، از ناودانیهای فولادی U یا C شکل استفاده میشود که بهصورت قطعات کوتاه در کنار ستونها و زیر تیرها نصب میشوند. این ناودانیها دارای سوراخهای لوبیایی هستند که امکان لغزش و حرکت محدود میلگرد بستر را فراهم میکنند.
دیوار به کمک میلگرد بستر افقی به این ناودانیها متصل میشود، اما این اتصال بهصورت مفصلی بوده و هیچگونه جوش یا اتصال صلبی وجود ندارد. به این ترتیب، دیوار در برابر نیروهای خارج از صفحه مهار میشود، اما در صفحه خود اجازه تغییرشکل دارد.

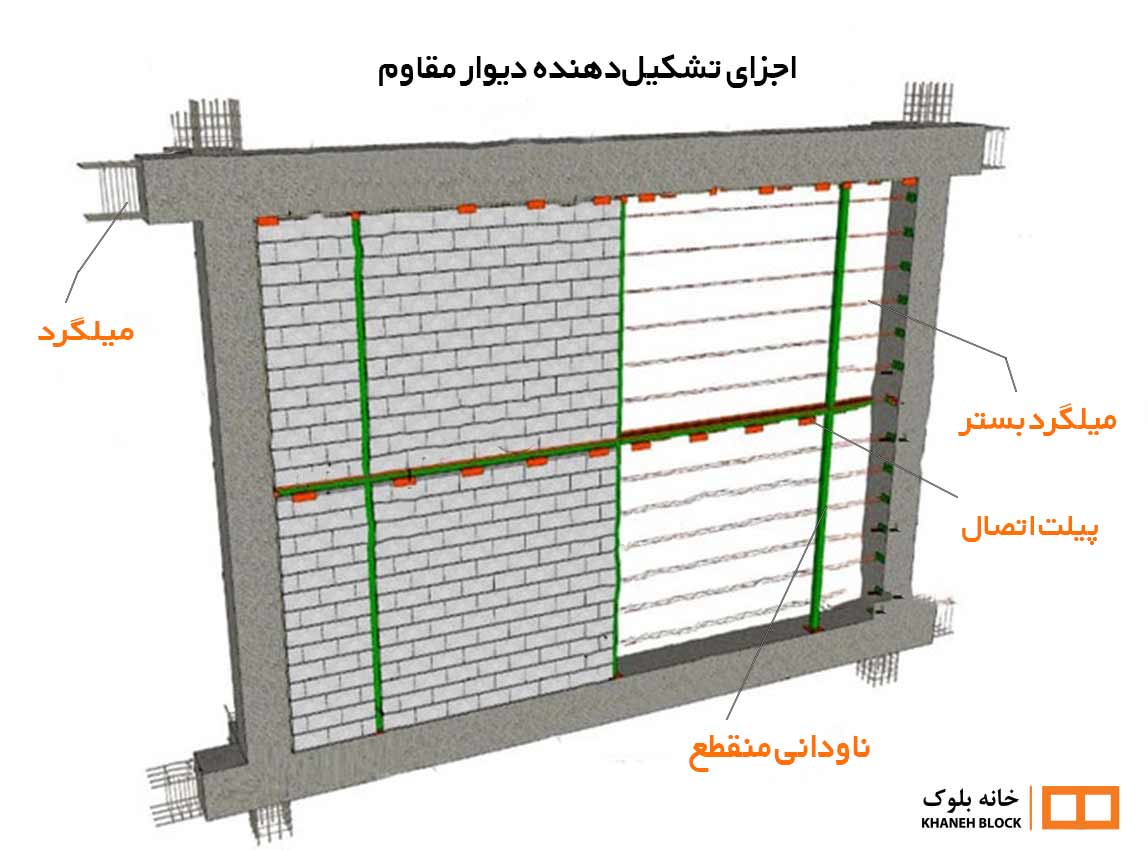

اجزای تشکیلدهنده دیوار مقاوم
برای اجرای دیوارهای مقاوم در برابر زلزله با سیستم وال پست ناودانی منقطع، آشنایی کامل با اجزای کلیدی آن ضروری است. هر جزء نقش مشخصی در افزایش استحکام، انعطافپذیری و ایمنی دیوار دارد:
۱. ناودانی منقطع
این ناودانیها معمولاً از ورق فولادی گالوانیزه یا سیاه خمکاریشده ساخته میشوند. عرض جان ناودانی متناسب با ضخامت دیوار انتخاب میشود و بالهای آن معمولاً حدود ۷ سانتیمتر است. طول قطعات بسته به محل نصب متفاوت است:
- کنار ستونها: ۴۰ تا ۵۰ سانتیمتر
- زیر تیرها: ۲۰ تا ۳۰ سانتیمتر
ناودانیهای منقطع وظیفه مهار دیوار در صفحه خود را دارند و با سوراخهای لوبیایی امکان حرکت نسبی میلگرد بستر را فراهم میکنند.
۲. میلگرد بستر
میلگرد بستر بهصورت خرپایی یا نردبانی و معمولاً از فولاد گالوانیزه تولید میشود. این میلگردها در درزهای افقی دیوار تعبیه شده و نقش مسلح کردن دیوار در برابر نیروهای جانبی را دارند. اتصال میلگرد به ناودانیها بهصورت مفصلی انجام میشود تا عملکرد لرزهای دیوار حفظ شود.
۳. پلیت اتصال
پلیتهای اتصال صفحات فولادی هستند که به ستونها و تیرها متصل میشوند و قطعات ناودانی منقطع روی آنها نصب میشوند. این پلیتها پایهای مطمئن برای وال پستها ایجاد میکنند و اطمینان از تراز و استحکام نصب را فراهم میکنند.
۴. مصالح جداساز
برای ایجاد فاصله جداسازی یا بادخور بین دیوار و سازه اصلی، از مواد انعطافپذیری مانند فوم پلیاستایرن یا پشم سنگ استفاده میشود. این فاصله معمولاً ۲.۵ تا ۳ سانتیمتر در نظر گرفته میشود و اجازه میدهد دیوار در زمان وقوع زلزله بدون انتقال نیروهای مخرب به سازه، حرکت نسبی داشته باشد.
جایگاه وال پست ناودانی منقطع در پیوست ششم آییننامه ۲۸۰۰
پیوست ششم آییننامه ۲۸۰۰ تحت عنوان «ضوابط طراحی لرزهای اجزای غیرسازهای» تدوین شده و بهطور خاص به مهار دیوارها پرداخته است. این پیوست، نقطه پایان روشهای سنتی و آغاز رویکردهای نوین مهار لرزهای محسوب میشود.
مهمترین الزامات آییننامهای
- ممنوعیت اتصال صلب دیوار به سازه
- لزوم استفاده از اتصال مفصلی و لغزنده
- الزام ایجاد فاصله جداسازی (Gap)
- استفاده اجباری از میلگرد بستر
- محدودیت طول و ارتفاع دیوارها
- ممنوعیت استفاده از اتصالات ضربهای در بتن
وال پست ناودانی منقطع بهطور کامل با این الزامات همخوانی دارد و یکی از معدود روشهایی است که آییننامه بهصورت عملی آن را تأیید میکند.

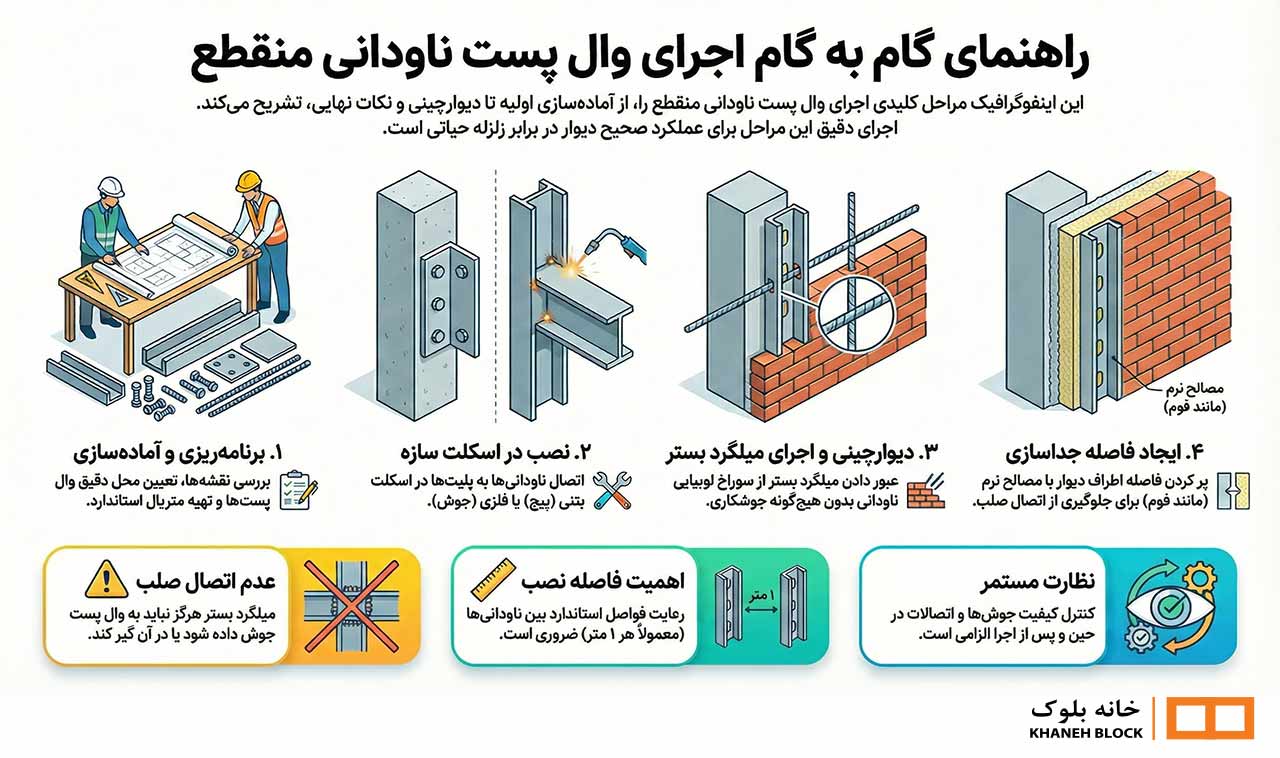

مراحل اجرای وال پست ناودانی منقطع (راهنمای عملی)
اجرای صحیح وال پست ناودانی منقطع نیازمند رعایت دقیق توالی اجرایی، جزئیات فنی و الزامات آییننامهای است. هرگونه بیدقتی در هر مرحله میتواند عملکرد لرزهای دیوار را بهطور جدی کاهش دهد، بنابراین اجرای اصولی این مراحل اهمیت ویژهای دارد.
مرحله اول: آمادهسازی و برنامهریزی
- بررسی دقیق نقشههای سازه و معماری
- تعیین محل دقیق وال پستها
- تهیه متریال استاندارد و باکیفیت
- آمادهسازی ابزار و تجهیزات ایمنی
مرحله دوم: نصب در اسکلت بتنی
- نصب پلیتهای اتصال (قبل یا بعد از بتنریزی)
- برش و آمادهسازی ناودانیها
- اتصال ناودانیهای منقطع به پلیتها با پیچ و رولبولت
- رعایت فواصل نصب (معمولاً هر ۱ متر ارتفاع دیوار)
مرحله سوم: نصب در اسکلت فلزی
- جوشکاری پلیتها به ستون و تیر
- جوشکاری ناودانیهای منقطع به پلیتها
- کنترل کیفیت جوشها
مرحله چهارم: اجرای دیوارچینی
- قرار دادن میلگرد بستر در رجهای افقی
- عبور میلگرد از سوراخهای لوبیایی ناودانی
- عدم جوشکاری یا گیرکردن میلگرد
مرحله پنجم: اجرای فاصله جداسازی
- نصب فوم یا پشم سنگ در اطراف دیوار
- جلوگیری از پر شدن این فضا با ملات سخت
نکات کلیدی و حساس در افزایش کارایی و دوام وال پست منقطع
- رعایت دقیق فواصل نصب
- استفاده از بلوکهای سبک مانند هبلکس
- جلوگیری از هرگونه اتصال صلب ناخواسته
- نظارت مستمر در حین اجرا
- کنترل نهایی پس از اتمام کار
مقایسه: ناودانی منقطع در برابر روشهای سنتی و بست رادیکالی
انتخاب روش مناسب برای مهار دیوارهای غیرسازهای، تأثیر مستقیمی بر ایمنی و دوام ساختمان دارد. در این بخش، به مقایسه وال پست ناودانی منقطع با دو روش دیگر، یعنی روشهای سنتی (نبشیکشی) و بست رادیکالی میپردازیم.
| معیار مقایسه | روش سنتی (نبشیکشی صلب) | وال پست ناودانی منقطع | بست رادیکالی |
|---|---|---|---|
| عملکرد لرزهای | بسیار ضعیف؛ ایجاد اتصال صلب و انتقال مستقیم نیروهای زلزله به دیوار، منجر به تخریب میشود. | بسیار خوب؛ ایجاد اتصال مفصلی و امکان حرکت نسبی دیوار، جذب انرژی لرزهای و جلوگیری از تخریب. | متوسط تا خوب؛ مسلح کردن دیوار و اتصال به سازه، اما لزوماً برای دیوارهای بلند جایگزین وال پست نیست. |
| انطباق آییننامهای | عدم انطباق با پیوست ششم آییننامه 2800 و ممنوعیت اجرا. | انطباق کامل با پیوست ششم آییننامه 2800 و مورد تأیید. | در ترکیب با وال پست منقطع، مطابق آییننامه برای مسلح کردن دیوار استفاده میشود. |
| هزینه اجرا | ممکن است در ابتدا ارزانتر به نظر برسد، اما با توجه به خسارات پس از زلزله، در بلندمدت گرانتر است. | در بلندمدت، به دلیل کاهش خسارات و سرعت اجرا، اقتصادیتر است. هزینه اولیه متریال کمی بالاتر. | هزینه نسبتاً پایین؛ مکمل وال پست منقطع است. |
| سرعت اجرا | نسبتاً زمانبر به دلیل نیاز به جوشکاری و مراحل متعدد. | بالا؛ قطعات پیشساخته و روش نصب نسبتاً سادهتر. | بالا؛ نصب آسان و سریع در حین تیغهچینی. |
| پیچیدگی اجرا | پایین در ظاهر، اما با اشتباهات اجرایی زیاد و خطرناک. | متوسط تا بالا؛ نیاز به دقت و تخصص بالا در جزئیات اتصالات. | پایین؛ نصب ساده بین رجهای بلوک. |
| مصالح مورد نیاز | نبشی، میلگرد (گاهی)، جوشکاری. | ناودانی منقطع، میلگرد بستر، پلیت اتصال، عایق جداساز، پیچ و رولپلاک/جوش. | بست رادیکالی، میلگرد بستر (در برخی موارد). |
مزایا و چالشهای وال پست ناودانی منقطع
مزایا
- عملکرد لرزهای بسیار بالا
- کاهش شدید خسارات غیرسازهای
- افزایش ایمنی جانی
- انطباق کامل با آییننامه
- صرفه اقتصادی در بلندمدت
چالشها
- نیاز به نیروی متخصص
- حساسیت بالا به جزئیات اجرایی
- مقاومت برخی مجریان در برابر تغییر روشهای سنتی

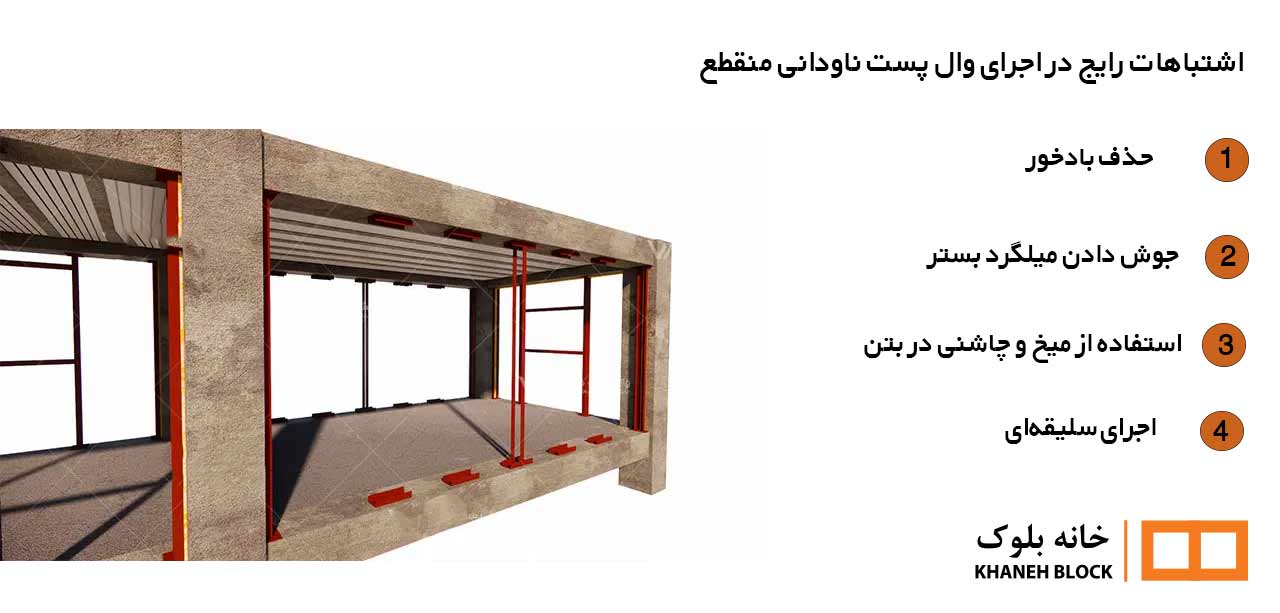

اشتباهات رایج در اجرای وال پست ناودانی منقطع و راهکارهای پیشگیری
- حذف بادخور → استفاده الزامی از مصالح انعطافپذیر
- جوش دادن میلگرد بستر → اتصال مفصلی الزامی
- استفاده از میخ و چاشنی در بتن → استفاده از رولبولت
- اجرای سلیقهای → الزام به تبعیت از نقشه محاسباتی
برآورد هزینه اجرای وال پست ناودانی منقطع
هزینه این سیستم به عوامل مختلفی مانند نوع ناودانی، متراژ دیوار، نوع سازه، دستمزد اجرا و حجم پروژه بستگی دارد. اگرچه هزینه اولیه آن ممکن است کمی بیشتر از روشهای سنتی باشد، اما با توجه به کاهش خسارات پس از زلزله، در مجموع مقرونبهصرفهترین گزینه محسوب میشود.
جمعبندی نهایی
وال پست ناودانی منقطع، نماد گذار صنعت ساختمان از روشهای سنتی و پرخطر به راهکارهای علمی، استاندارد و ایمن است. این سیستم با تکیه بر اصول مهندسی لرزهای و انطباق کامل با آییننامه ۲۸۰۰، نقش تعیینکنندهای در افزایش ایمنی ساختمانها ایفا میکند.
اجرای صحیح این روش نیازمند دانش، دقت، آموزش و نظارت است؛ اما نتیجه آن، ساختمانی ایمنتر، پایدارتر و مقاومتر در برابر زلزله خواهد بود. بدون تردید، آینده ساختوساز ایمن در ایران، بدون استفاده از سیستمهایی مانند وال پست ناودانی منقطع، قابل تصور نیست.
