آنالیز فنی و عملکردی انگل ولو و شیر برقی پنوماتیک

در حوزه کنترل سیالات و اتوماسیون صنعتی، انگل ولو یکی از اجزای حیاتی در سیستم‌های هیدرولیکی و پنوماتیکی به شمار می‌رود. ساختار زاویه‌دار این شیرها، تغییر مسیر جریان سیال را با حداقل مقاومت و افت فشار تضمین کرده و در صنایع پتروشیمی، آب و فاضلاب و خطوط تحت فشار کاربرد وسیعی دارد. همچنین، انواع شیر برقی پنوماتیک مانند مدل‌های تک‌اثر (Normally Closed/Open)، دو اثر، 3/2 راهه، 5/2 راهه و 5/3 راهه با مکانیزم الکترومغناطیسی، دقت بالایی در کنترل جریان گاز یا هوا ارائه می‌دهند. هسته مرکزی این شیرها، بوبین شیر برقی 220 ولت است که با سازگاری کامل با برق شهری ایران، سیگنال الکتریکی را به نیروی مکانیکی تبدیل کرده و عملکرد سریع و قابل اطمینانی را رقم می‌زند. این نوشتار به تحلیل فنی دقیق انگل ولو، بررسی تنوع انواع شیر برقی پنوماتیک و اهمیت بوبین شیر برقی 220 در بهینه‌سازی سیستم‌ها اختصاص دارد.

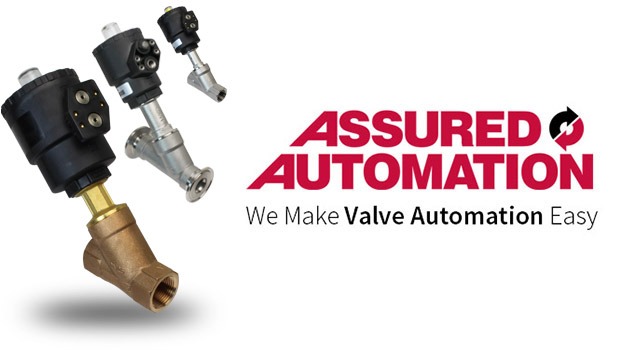

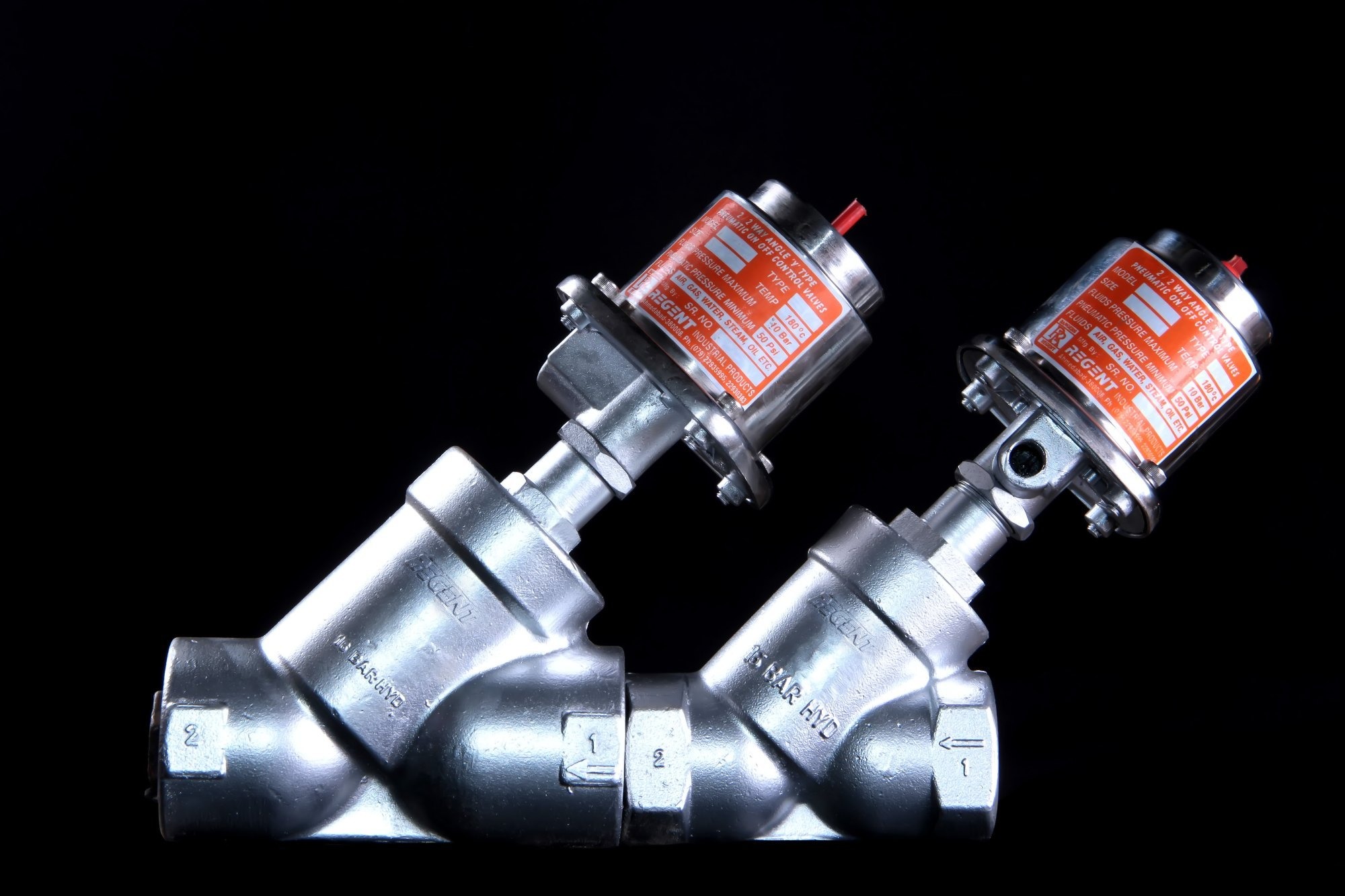

انگل ولو چیست؟ ساختار، عملکرد و کاربردهای صنعتی

انگل ولو یا شیر زاویه‌دار، نوعی شیر صنعتی است که ورودی و خروجی آن با زاویه ۹۰ درجه قرار گرفته و جریان سیال را با حداقل افت فشار تغییر جهت می‌دهد. ساختار انگل ولو شامل بدنه‌ای از جنس برنج، استیل یا چدن، دیسک یا سوزن برای کنترل جریان، نشیمنگاه آب‌بندی و عملگر دستی/اتوماتیک است. در مدل‌های پنوماتیکی، عملگر با فشار هوا فعال می‌شود. عملکرد انگل ولو بر پایه چرخش یا جابجایی سوزن است؛ در حالت بسته، سیال مسدود شده و در حالت باز، مسیر زاویه‌دار جریان را هدایت می‌کند. این طراحی تلاطم را کاهش داده و از رسوب‌گیری جلوگیری می‌نماید. کاربردهای صنعتی انگل ولو گسترده است: در خطوط بخار بویلرها برای تخلیه condensate، سیستم‌های آب و فاضلاب برای کنترل جریان، صنایع پتروشیمی برای سیالات خورنده، و مخازن تحت فشار برای ایمنی. انگل ولو به دلیل مقاومت بالا در برابر فشار و دما (تا ۲۰۰ درجه سانتی‌گراد)، در محیط‌های خشن ایده‌آل است. همچنین، در ترکیب با شیرهای برقی، اتوماسیون دقیق فراهم می‌کند. انتخاب انگل ولو بر اساس سایز (۱/۲ تا ۴ اینچ)، فشار کاری (PN۱۶ تا PN۴۰) و نوع سیال انجام می‌شود.

مقایسه فنی انگل ولو با شیرهای خطی و زاویه‌ای

مقایسه فنی انگل ولو با شیرهای خطی و زاویه‌ای نشان‌دهنده تفاوت‌های کلیدی در طراحی و عملکرد است. انگل ولو با زاویه ۹۰ درجه ورودی/خروجی، افت فشار را تا ۵۰ درصد کمتر از شیرهای خطی (Globe Valve مستقیم) می‌کند؛ جریان Y-shape تلاطم کمتری ایجاد کرده و از کاویتاسیون جلوگیری می‌نماید. در مقابل، شیرهای خطی مسیر مستقیم دارند، نصب آسان‌تر اما افت فشار بالاتر (Cv پایین‌تر) و مناسب سیالات تمیز. شیرهای زاویه‌ای (مانند Ball Valve زانویی) مشابه انگل ولو زاویه‌دارند اما با مکانیزم چرخشی ۹۰ درجه، زمان باز/بسته سریع‌تر (کمتر از ۱ ثانیه) ارائه می‌دهند، در حالی که انگل ولو با حرکت خطی دقت تنظیم بهتری دارد. مقاومت حرارتی انگل ولو تا ۴۵۰ درجه سانتی‌گراد، بیشتر از شیرهای خطی (۳۰۰ درجه) است. کاربرد: انگل ولو برای تخلیه مخازن و بخار، شیرهای خطی برای کنترل دقیق جریان، شیرهای زاویه‌ای برای on/off سریع. انگل ولو نشتی کمتری در فشار بالا (PN۴۰) دارد اما هزینه ساخت بالاتری نسبت به شیرهای خطی می‌طلبد. انتخاب بر اساس افت فشار، دقت و محیط انجام می‌شود.

شیر برقی پنوماتیک چیست ؟ ساختار عملکرد و کاربرد صنعتی

شیر برقی پنوماتیک (Pneumatic Solenoid Valve) شیری الکترومکانیکی است که با سیگنال الکتریکی، جریان هوا یا گاز فشرده را کنترل می‌کند. ساختار آن شامل بدنه آلومینیومی/برنجی، بوبین الکترومغناطیسی، هسته متحرک (پلانجر)، فنر بازگشت، و پورت‌های ورودی/خروجی است. عملکرد شیر برقی پنوماتیک بر پایه میدان مغناطیسی بوبین است؛ با اعمال ولتاژ (مثل ۲۲۰ ولت)، پلانجر جابجا شده و مسیر هوا باز/بسته می‌شود. مدل‌های تک‌اثر (Single-Acting) با فنر بازگشتی، در حالت عادی بسته (NC) یا باز (NO) هستند و فقط یک جهت را کنترل می‌کنند. مدل‌های دو اثر (Double-Acting) بدون فنر، هر دو جهت را با سیگنال مثبت/منفی مدیریت می‌نمایند. پیکربندی‌های چندراهه شامل ۳/۲ راهه (دو موقعیت، سه پورت برای سیلندر تک‌اثر)، ۵/۲ راهه (پنج پورت، دو موقعیت برای سیلندر دو اثر) و ۵/۳ راهه (موقعیت میانی بسته/باز/فشار ثابت) می‌شوند. کاربرد صنعتی شیر برقی پنوماتیک گسترده است: اتوماسیون خطوط تولید در خودروسازی، کنترل جک‌های پنوماتیک در رباتیک، سیستم‌های بسته‌بندی غذایی، ماشین‌آلات نساجی، و صنایع دارویی برای هوای استریل. این شیرها با فشار کاری ۲-۱۰ بار، زمان پاسخ کمتر از ۲۰ میلی‌ثانیه، و استاندارد IP۶۵، در محیط‌های مرطوب/گردوغبار مقاوم‌اند. انتخاب بر اساس سایز پورت (G۱/۸ تا G۱)، ولتاژ بوبین و نوع سیال انجام می‌شود

بوبین شیر برقی پنوماتیک چیست ؟

بوبین شیر برقی پنوماتیک (Solenoid Coil) هسته الکترومغناطیسی است که سیگنال الکتریکی را به نیروی مکانیکی برای جابجایی پلانجر تبدیل می‌کند. ساختار آن شامل سیم‌پیچ مسی عایق‌دار کلاس F/H، قاب پلاستیکی/فلزی، و کانکتور DIN ۴۳۶۵۰ است. برای انتخاب بوبین مناسب:

• ولتاژ را بر اساس فرایند صنعتی تعیین کنید: AC (۲۲۰V، ۱۱۰V، ۲۴V) یا DC (۲۴V، ۱۲V)؛ AC ارتعاش کمتر اما گرمای بیشتر دارد، DC پاسخ سریع‌تر و مناسب کنترل دقیق.

• قدرت مصرفی (وات) را چک کنید: ۵-۲۵ وات بر اساس سایز شیر و فرکانس سوئیچینگ.

• قطر و طول شفت پلانجر را مطابقت دهید: باید دقیق با اسلیو شیر هم‌خوانی داشته باشد (مثلاً شفت ۸-۱۳ میلی‌متر، طول ۳۰-۵۰ میلی‌متر).

• دمای کاری و IP را بررسی کنید: کلاس H تا ۱۸۰ درجه، IP۶۵ برای محیط مرطوب.

• ولتاژهای رایج: ۲۲۰V AC (شبکه ایران)، ۲۴V DC (اتوماسیون PLC)، ۱۲V DC (خودرو). بوبین معیوب باعث عدم باز/بسته شدن شیر می‌شود؛ تست با مولتی‌متر (مقاومت ۲۰-۵۰۰ اهم) ضروری است. انتخاب اشتباه منجر به سوختن یا عملکرد ضعیف می‌گردد.

یکی از پرکاربردترین (رایج ترین) بوبین ها بوبین شیر برقی 220 است.

راهنمای جامع نصب، نگهداری و عیب‌یابی

راهنمای نصب، نگهداری و عیب‌یابی شیر برقی پنوماتیک و انگل ولو برای تضمین عملکرد ایمن، پایدار و طول عمر بالا در سیستم‌های صنعتی حیاتی است. این راهنما هر دو تجهیز را به صورت یکپارچه پوشش می‌دهد.

نصب

شیر برقی پنوماتیک: با پورت‌های استاندارد BSP یا NPT و رعایت فلش جهت جریان نصب شود. از فیلتر ۴۰ میکرون در ورودی هوا برای جلوگیری از ورود ذرات استفاده کنید. بوبین را با ولتاژ دقیق (۲۲۰V AC یا ۲۴V DC) و کانکتور DIN ۴۳۶۵۰ متصل نمایید.

انگل ولو: در حالت عمودی (ترجیحاً) یا افقی با خروجی پایین برای تخلیه condensate نصب شود. از تله بخار (steam trap) قبل از آن استفاده کنید تا رطوبت حذف شود. اتصال فلنجی با استاندارد ASME B۱۶.۵ و گسکت spiral wound توصیه می‌شود.

نگهداری

هر ۳ ماه: اورینگ‌های NBR یا Viton شیر برقی را بررسی و در صورت ترک‌خوردگی تعویض کنید. نشیمنگاه انگل ولو را با گریس PTFE روانکاری نمایید.

فشار کاری: شیر برقی ۲–۱۰ بار، انگل ولو PN۱۶–PN۴۰.

فیلترهای ورودی را ماهانه تمیز یا تعویض کنید.

عیب‌یابی

شیر برقی باز نمی‌شود: بوبین را با مولتی‌متر تست کنید (مقاومت ۵۰–۵۰۰ اهم)؛ پلانجر چسبنده را با هوای فشرده تمیز کنید.

انگل ولو نشتی دارد: سیت و دیسک را صیقل دهید یا تعویض کنید.

نویز: در شیر برقی = ولتاژ ناپایدار؛ در انگل ولو = کاویتاسیون (فشار ورودی را کاهش دهید).

افت فشار زیاد: رسوب در هر دو = شستشو با اسید رقیق ۵٪.

تست دوره‌ای

شیر برقی: ۱۰۰۰ سیکل عملکردی؛ انگل ولو: تست نشتی با محلول صابون. ابزار ضروری: مولتی‌متر، گیج فشار، آچار تورک‌متر. رعایت استاندارد ISO ۵۲۱۱ برای اتصال عملگر الزامی است.

نقش شیر پنوماتیک در افزایش ایمنی و بهره‌وری سیستم‌های اتوماسیون

نقش شیر برقی پنوماتیک در افزایش ایمنی و بهره‌وری سیستم‌های اتوماسیون غیرقابل انکار است. این شیرها با زمان پاسخ کمتر از ۱۵ میلی‌ثانیه، توقف اضطراری (Fail-Safe) را در خطوط تولید خودروسازی، رباتیک و CNC تضمین می‌کنند؛ مدل NC در قطع برق، سیلندر را به حالت ایمن برمی‌گرداند. در انگل ولو پنوماتیکی، زاویه ۹۰ درجه از تجمع رسوب جلوگیری کرده و نشتی صفر (Class VI) ایمنی مخازن تحت فشار را ارتقا می‌دهد. بهره‌وری با کنترل دقیق دبی (تا ۵۰۰۰ l/min) و ادغام با PLC افزایش می‌یابد؛ شیرهای ۵/۲ راهه سرعت عملگرها را تا ۳۰ درصد بهبود می‌بخشند. مصرف انرژی بوبین ۲۴V DC تنها ۳-۸ وات است، در حالی که دقت موقعیت ±۰.۱ میلی‌متر ارائه می‌دهد. در صنایع غذایی، شیرهای استیل بهداشتی از آلودگی جلوگیری می‌کنند. استاندارد ATEX امکان استفاده در zones انفجاری را می‌دهد. نتیجه: کاهش ۴۰ درصدی downtime، افزایش ۲۵ درصدی throughput و ایمنی اپراتور با جلوگیری از فشارشکنی ناگهانی.

در این مقاله، تحلیل فنی انگل ولو و شیر برقی پنوماتیک با تمرکز بر ساختار، عملکرد، انواع و کاربردهای صنعتی بررسی شد. انگل ولو با طراحی زاویه‌دار، افت فشار کم و ایمنی بالا در تخلیه مخازن و خطوط بخار نقش کلیدی ایفا می‌کند. شیرهای برقی پنوماتیک از مدل‌های تک‌اثر تا ۵/۳ راهه، با قلب تپنده بوبین ۲۲۰ ولت، کنترل دقیق و لحظه‌ای هوا را در اتوماسیون صنعتی ممکن می‌سازند. مقایسه فنی نشان داد انگل ولو نسبت به شیرهای خطی و زانویی، بهره‌وری هیدرولیکی بالاتری دارد. راهنمای نصب، نگهداری و عیب‌یابی، عمر مفید و ایمنی را تضمین کرد. در نهایت، این تجهیزات با کاهش downtime، افزایش دقت و پشتیبانی از استانداردهای ایمنی (ATEX، SIL)، بهره‌وری سیستم‌های اتوماسیون را تا ۴۰ درصد ارتقا داده و آینده‌ای هوشمندتر برای صنایع نوید می‌دهند.
